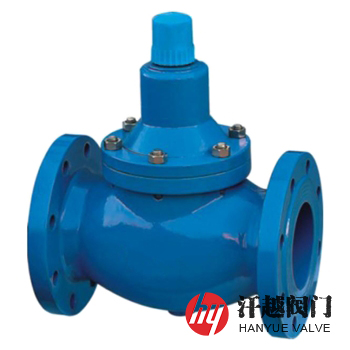

YB416X減壓穩壓閥是一種由閥體、閥蓋、閥座、閥桿、活塞套、橡膠膜片、彈簧罩和調節彈簧等部件組成的法蘭連接隔膜式或活塞式可調節型減壓閥，其閥后出口壓力可在投入使用前根據需要調節，投入使用后閥后壓力始終減至并穩定在設定值，不因閥前進口壓力及流量的變動而改變。
YB416X減壓穩壓閥由于采用了閥后壓力反饋機構，工作中不但減靜壓而且可減動壓，既可水平安裝，也可垂直安裝，在高層建筑冷熱供水系統中完全可以代替分區供水中的分壓水箱，在氣壓罐和變速泵供水系統中，是解決高層底部供水壓力大的理想產品。本產品性能可靠，安裝此閥可實現低壓、等壓供水，可節水、節能、減小噪音和延長管路及衛生器具的使用壽命。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 彈 簧 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 閥 桿 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
5 | 活 塞 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 缸 套 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 密 封 墊 | NBR | NBR | NBR | NBR | NBR |
8 | 調節彈簧 | 60Si2Mn | 60Si2Mn | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 膜 片 | NBR | NBR | NBR | NBR | NBR |
公稱壓力PN(MPa) | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 2.4 | 3.75 |
密封試驗壓力(MPa) | 1.76 | 2.75 |
進口壓力(MPa) | ＜1.2 | ＜1.6 |
出口壓力(MPa) | DN＜50時0.1 ~ 1.0；DN＞50時0.2 ~ 1.0 | DN＜50時0.15 ~ 1.2；DN＞50時0.25 ~ 1.2 |
出口壓力調節范圍(MPa) | 0.1 ~ 1.0 | 0.2 ~ 1.6 |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | |
法蘭標準 | GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | |
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | |
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | ||
L | H | L | H | ||||
10 ~ 25 | 15 | 108 | 105 | 10 ~ 25 | 100 | 292 | 274 |
20 | 117 | 105 | 125 | 330 | 350 | ||
25 | 127 | 115 | 150 | 356 | 368 | ||
32 | 140 | 120 | 200 | 495 | 395 | ||
40 | 165 | 165 | 250 | 622 | 433 | ||
50 | 203 | 165 | 300 | 698 | 475 | ||
65 | 216 | 190 | 350 | 787 | 520 | ||
80 | 241 | 250 | 400 | 914 | 570 | ||
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、最高進口壓力、最低進口壓力、出口壓力范圍、工作介質、工作溫度、流量及法蘭標準等，本產品公稱通徑小于DN50的建議選用Y110X或Y116螺紋連接隔膜型減壓穩壓閥，大于等于DN50的建議選用YB410X、YB416X或YB425X法蘭連接活塞型減壓穩壓閥。
