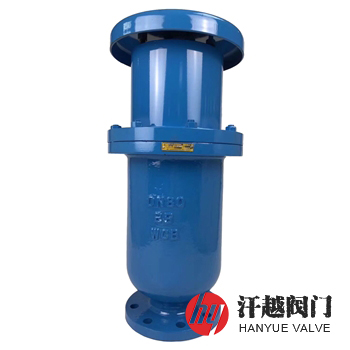

KT45F礦漿排氣閥是一種由閥體、閥蓋、排氣罩和密封組件等部件組成的漿體管道自動排氣閥，其不僅在管道正常運行或礦漿泵啟動過程中排出積存的空氣，保持管道的過流能力與防止啟泵水錘，而且在管道出現負壓時，可向管道內吸進空氣，對水柱再?gòu)浐掀鹁彌_作用，降低拉斷水錘的壓力，防止和避免管道遭到破壞。本產品主要用于各種固體物料、漿體輸送管道與其它各種流體管道的自動進排氣裝置，能避免因管道積氣而產生的氣阻、振動及水錘現象，消除由于停泵、管道排空等原因局部管段產生的負壓，是保護管道安全運行的重要設備。
凡是在管道隆起點和離心泵站的出口管道處等可能產生拉斷水柱的地方，均應安裝該礦漿排氣閥，且宜并列設置兩臺，一般情況下，根據漿體輸送管道的長度、公稱通徑和積氣多少而選用該產品的公稱通徑，其公稱通徑=(0.1~0.25)×輸送管道通徑。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 浮 球 | 304 | 304 | 304 | 304L | 316 | 316L |
4 | 密封組件 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
5 | 排 氣 罩 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 螺 栓 | 304 | 304 | 304 | 304 | 316 | 316 |
7 | 螺 母 | 304 | 304 | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
高壓水密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | |||||
適用介質 | 礦漿、漿液或漿體 | |||||
工作溫度 | 0℃ ~ 85℃ | |||||
公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | ||
H | Φ | H | Φ | ||||
10 | 40 | 350 | 230 | 40 | 40 | 380 | 240 |
50 | 380 | 240 | 50 | 400 | 250 | ||
65 | 430 | 260 | 65 | 450 | 270 | ||
80 | 490 | 300 | 80 | 490 | 290 | ||
100 | 550 | 350 | 100 | 550 | 350 | ||
150 | 615 | 400 | 150 | 620 | 400 | ||
200 | 680 | 450 | 200 | 700 | 450 | ||
250 | 740 | 500 | 250 | 800 | 510 | ||
16 | 40 | 350 | 230 | 63 | 40 | 480 | 260 |
50 | 380 | 240 | 50 | 500 | 270 | ||
65 | 430 | 260 | 65 | 540 | 320 | ||
80 | 490 | 320 | 80 | 560 | 350 | ||
100 | 550 | 350 | 100 | 580 | 400 | ||
150 | 615 | 400 | 150 | 640 | 490 | ||
200 | 680 | 460 | 200 | 720 | 540 | ||
250 | 740 | 520 | 250 | 820 | 600 | ||
25 | 40 | 380 | 240 | 100 | 40 | 500 | 260 |
50 | 400 | 250 | 50 | 530 | 280 | ||
65 | 450 | 270 | 65 | 550 | 340 | ||
80 | 490 | 320 | 80 | 580 | 380 | ||
100 | 550 | 380 | 100 | 620 | 420 | ||
150 | 620 | 450 | 150 | 670 | 500 | ||
200 | 700 | 500 | 200 | 740 | 580 | ||
250 | 800 | 550 | 250 | 840 | 650 | ||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品應安裝在水平輸送管道的頂端，安裝時，需配檢修閘閥，當需對排氣閥進行維修或者拆卸時，應先關閉檢修閘閥，該閥不需要特殊維護，如需對其解體，需在我公司相關人員的指導下進行。
